方案设计书

1 手机信号屏蔽项目的需求分析

监狱安装手机信号屏蔽系统的重要性



随着手机这种移动通讯工具的不断发展和普及、个人移动通信手段技术水平不断提高，特别是3G、4G技术的推广和应用后，对于像公安部门、劳动教养所、看守所、戒毒、部队等类似地区的负面作用越来越突出，在监管场所中，手机这样的移动通讯工具是被明令禁止的，不但对外来人员，对管理人员也应如此。一旦手机被带入涉密场所并付诸使用，将会给单位的管理、安全、发展带来极大的危害。一些人通过非法偷运的手机在涉密场所中打电话、发短信、获取资料，正因为如此，在涉密场所内安装手机信号屏蔽系统已到了迫在眉睫的程度！



手机信号屏蔽系统该如何建立



建立手机信号屏蔽系统应考虑哪些因素

n 来自于基站的影响

目前国内中国移动、中国联通、中国电信在全国各建有基站数十万座，各个基站的功率、信道数都不尽相同，各基站与场所距离远近不同，一般建议安装手机信号屏蔽系统的场所附近两三百米内最好不要有基站，如果有基站，都需要重点考虑因基站过近、信号过强带来的影响！

n 来自于各建筑布局的影响

各个场所的规模、建筑数量、结构、大小、层高等都不一样，各个场所周边的手机基站分布的方向、功率、地形等因素都不尽相同，从远处基站传送过来的手机信号强弱也就不一，每一个场所如何布点都是需要根据实际现场情况来设计的！

n 其它方面的影响

即使在同一环境中，基站信号受风扰、空气湿度等影响，也会造成信号场强的波动起伏，另外也存在室内、室外空间的场强差异、地面、建筑结构、材质及金属物品对手机屏蔽信号造成非常复杂的不利影响。

n 屏蔽设备的选型和技术指标

依据项目经费来合理规划对于屏蔽设备的选型，屏蔽设备选型应注意它的屏蔽半径的大小（即功率大小）、性能稳定性、寿命长短等，也要依据现场环境决定是否在选型上同时考虑搭配使用半径可调（即功率可调）的手机信号屏蔽器、或者搭配使用定向天线来控制屏蔽信号的主体发射区域（方向）。

n 来自于人为因素和机器正常损耗的影响

安装手机信号屏蔽系统，多数屏蔽终端安装的位置相对来说较高或者稍有隐蔽，不被常人查觉，但未必就能防止人为破坏，必须要考虑将来人为因素的影响，这包人为损坏或者切断屏蔽器的供电，

手机信号屏蔽器这种电子产品随着工作时间的累积，本身也会有正常的损耗，安装的若干个屏蔽点位难保每一天都能百分之百都在稳定运行，作为管理人员应当能有一套简单方便的集中控制系统来及时发现人为损坏或者正常损耗的屏蔽点位，并迅速安排检修排查。

 建立手机信号屏蔽系统应做哪些准备

n 明确屏蔽区域的范围，是场所内点区域（或建筑物内）屏蔽还是整个围墙大院内全都屏蔽；

n 明确屏蔽项目的预期规划和效果，包括整个手机屏蔽项目的规划经费，是笼统的仅仅安装屏蔽器来达到屏蔽效果还是进行科学的、智能化的集中控制式的屏蔽；

n 准备好单位平面图并标注出监区内的各建筑的名称、布局、尺寸、层高等。同时也应标注出场所周边环境情况，特别是围墙周边数百米范围内的办公区域位置、民宅或社会厂企等位置等；

n 划分出重点屏蔽区域、非重点屏蔽区域及不需要被屏蔽的区域；

n 了解场所周边的基站分布情况（方位及所属通讯公司）；

n 对将来手机屏蔽系统建设项目的经销商或厂商到现场勘察、测试有所准备；

2 传统仅安装屏蔽器的方案与手机屏蔽网智能管理系统的优缺点对比

针对一个场所信号屏蔽，无论是采用小功率屏蔽器蜂窝式布点的方法，还是采用大功率手机屏蔽器为主、小功率屏蔽器辅助补充盲区的方案，整个场所都将会安装上若干个手机信号屏蔽点位，对于这若干个屏蔽点位，并非是安装上去开机测试达到屏蔽效果就能算作项目圆满完工的，如何确保这若干个手机信号屏蔽点位日后正常稳定的运行才是整个手机信号屏蔽项目的关键！

目前国内单纯只安装手机信号屏蔽器的缺点

n 统一开、关不方便

手机信号屏蔽器台数过多后，特别是监区内多个楼幢都实施屏蔽后，难以集中统一的开通、关闭；即使通过统一布置电源线、需有专人负责按时进行开、关；

n 无法获知屏蔽器的工作状态和故障与否

所有手机信号屏蔽器开通后，管理人员无法即时获知哪些点位的屏蔽器是否正常工作；

n 不节能环保、不利于设备保养

笼统的将所有屏蔽器长年处于开通状态，不利于节能、不利于环保、也不利于设备保养、缩短设备使用寿命；（像工厂区、食堂、仓库等晚上都是无人状态、无需将这些位置的手机屏蔽器每天24小时连续开机运行）

n 不方便分组控制或点对点控制

无法精确的任意分组或者点对点的进行定时开关控制；

n 不能预防故意破坏屏蔽器的现象

对于人为的故意损毁、切断电源等影响手机信号屏蔽器正常工作使用的，管理人员无法即时判定和获知；

n 对人为关闭屏蔽器过程无法追踪排查

对于人为高明一点的破坏行为无法追踪和排查（例如：某些在夜间无人监管的情况下切断屏蔽器电源，待第二天早上再恢复屏蔽器的正常供电）。



安装手机屏蔽器智能管理系统的优点

n 每个手机信号屏蔽点位有效屏蔽目前市面上的所有手机信号

本套系统中配置的手机信号屏蔽器能有效屏蔽目前市面上的GSM、CDMA、DCS、PHS、3G、4G等多种制式、类别的手机信号，其中：

GSM（移动、联通的2G）：925-960MHZ；

CDMA（CDMA 1X）：870-880MHZ；

DCS（移动、联通的2G辅助频段）：1805-1880MHZ；

PSH（小灵通）：1900-1920MHZ；

3G（移动TD-SCDMA）：2010-2025MHZ；

3G（联通WCDMA）：2130-2145MHZ；

3G（电信CDMA2000）：2110-2125MHZ；

4G（移动、联通、电信）：2555-2655MHZ；

n 无需布置控制线路、安装施工更为简单

全套系统以电力载波为技术核心、无需集中布线（给手机屏蔽器供电的电源线也无需集中布线），各屏蔽器之间或者屏蔽器到主控电脑之间也都无需布线，各屏蔽点位仅需就近取电即可（给屏蔽器供电的电源线既作为供电使用，又作为传输远程控制信号来使用）。

n 软件统一集中控制和管理、电子地图简单明了

整套系统通过一套主控软件来控制和管理，管理人员可以通过主控软件上的单位结构图（相当于单位电子地图）对于监区内的屏蔽状态一目了然。

n 自由分组、可全开、全关，可分组（分楼幢、分区域）开关，可点对点开关

管理人员通过主控电脑上的主控软件可以精确的点对点或者分组（即分区域或分楼幢）控制任意屏蔽点位的开、关；

n 掌握所有屏蔽器的运行状态和故障与否、可实时查询和自动查询、自动报警

管理人员可以手动或者自动查询每一个手机屏蔽器的工作状态，对于出现故障或损毁的手机信号屏蔽器能即时发现，在自动查询状态下，对出现故障的屏蔽点位能即时提供声、光报警并明确告知屏蔽器所在位置；

n 可以定时开关、定时计划任意编、节能环保

可以通过软件对任一点位或分组进行精确的定时开、关控制；将一些不需要长年连续开机的位置起用定时后，有利于节能、利于环保、利于延长设备使用寿命；

n 日志功能有助于追踪排查

完善的系统日志功能会记录下每一台手机屏蔽器的工作状态、管理员或操作员的操作日志，同时对于那些更高明的破坏行为具有追踪和排查功能（例如，在夜间切断屏蔽器电源、白天再恢复供电后，这个过程将被自动查询到并且记录到日志中）。

3 系统结构示意图

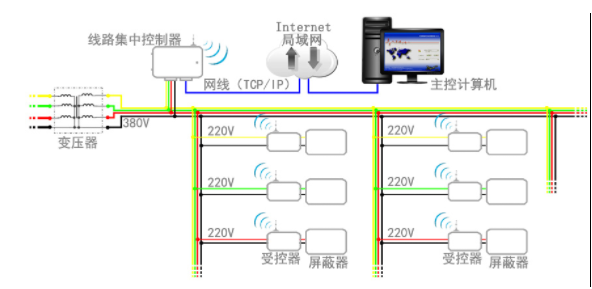

监狱手机屏蔽器智能管理系统的拓扑结构图

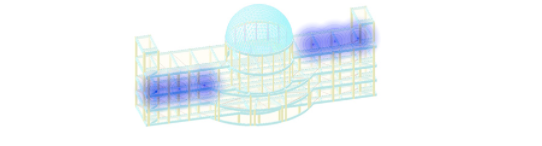

监狱手机屏蔽器智能管理系统的安装结构示意图



监狱手机屏蔽器智能管理系统的系统组成

整套系统包括：A、系统主控端；B、手机信号屏蔽终端；

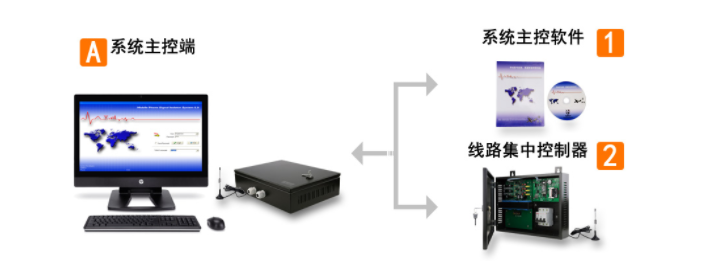

系统主控端

系统主控端包括：线路集中控制器、主控软件、主控计算机：



  其中：主控软件对于计算机无特殊配置要求，能运行Win XP以上系统、有声卡、网卡即可；线路集中控制器通过网络与主控计算机通讯，主控端与所有的手机信号屏蔽终端间不需要任何连接，远程控制信号通过电力载波和无线通讯两种方式传输。

手机信号屏蔽终端

     手机信号屏蔽终端包括：手机信号屏蔽器、受控器、专用安装箱（可选）：



  其中：专用安装箱是可选部件、起美化、防护作用。手机信号屏蔽器的型号可以更换。交货时，如设备清单中带有专用安装箱，我公司会将屏蔽器、受控器、电源、散热风扇、插座等全部装配到位。客户收到货时仅需完成将安装箱挂墙、通电（AC220V接入箱内插座）的工作。    手机信号屏蔽终端安装时，仅需就近取电，无需另布控制线路。

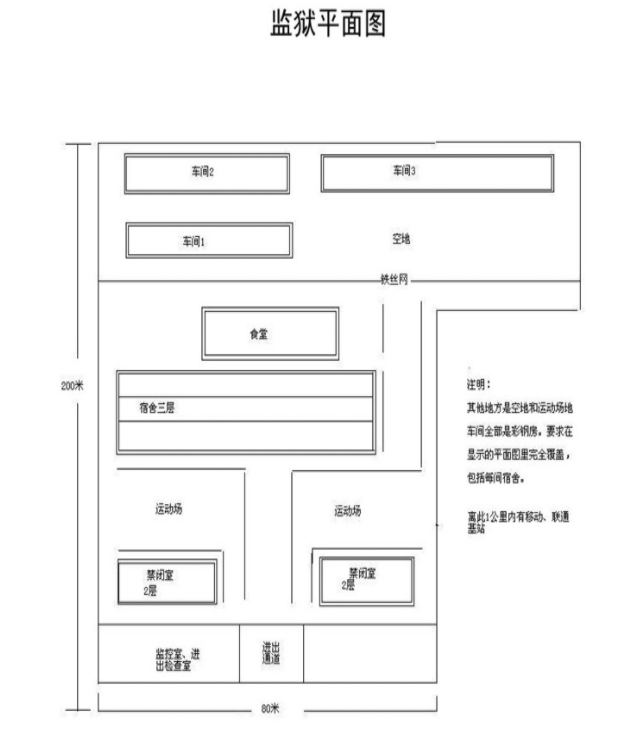

4 监狱平面图及屏蔽点位预估图

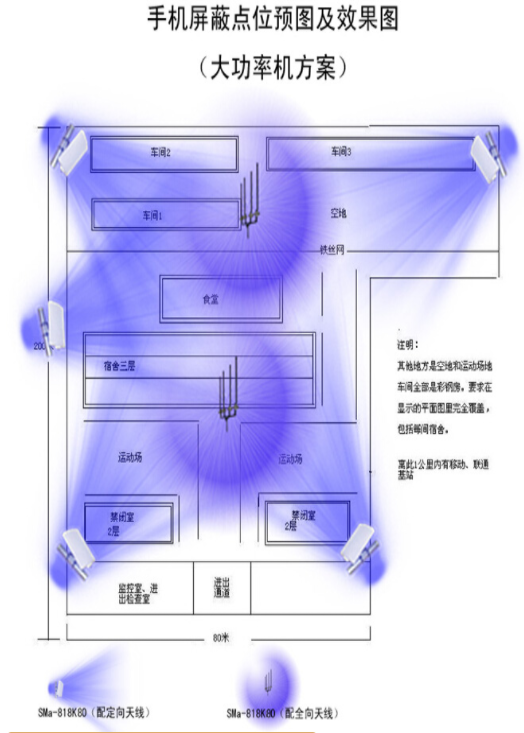

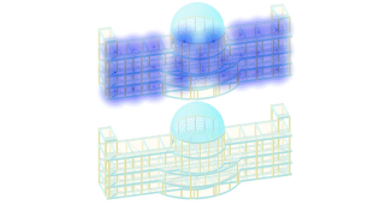

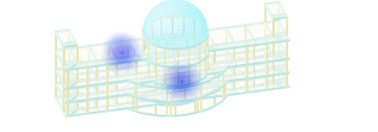

屏蔽点位预估图（屏蔽效果图）

    本方案中采用的是以大功率手机信号屏蔽器为主、小功率手机信号屏蔽为辅补充盲区的布蜂窝式布点方式，主要包括SMa-818K80型大功率手机信号屏蔽器（单机发射功率80W）和SMa-818Z2型小功率手机信号屏蔽器（单机发射功率15W），方案中SMa-818K80型主要架设在监区的围墙或者岗亭、建筑物楼顶等，SMa-818Z2型小功率屏蔽器主要安装于一些建筑物内，采用壁挂式安装，用于补充由于建筑墙体阻隔所产生的信号覆盖盲区。



5系统主控软件界面功能简介

版权定制 / OEM定制

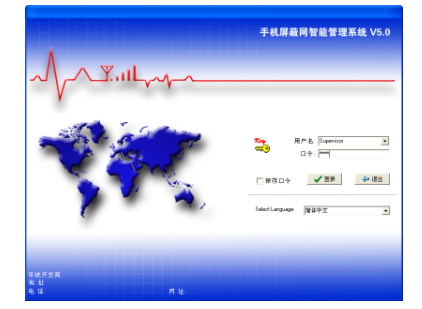

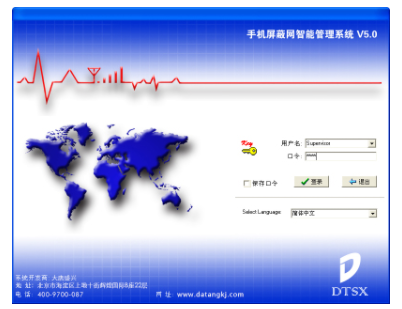

使用原版的系统主控软件，启动软件登录时显示的登录界面上会显示版权信息，其中左下角显示系统开发商版权信息，包括开发商名称、地址、联系电话、网址等，右下角会显示品牌的注册商标：



经授权的代理商或经销商可以使用“中性版（OEM版）”的系统主控软件，初次启动软件登录时显示的登录界面上，左下角的系统开发商的信息将会空白显示，右下角将不再出现的注册商标。

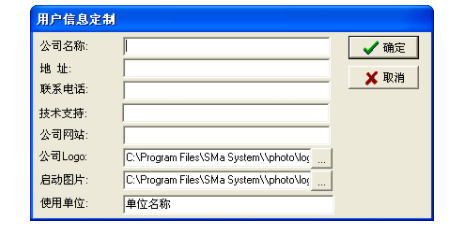

登录系统软件后，可以使用“用户信息定制”来完善软件的版权信息，其中包括：公司名称、地址、联系电话、网址等，同时可以更换登录界面的背景图，也可以通过更换LOGO图来替换成授权单位的LOGO图标（世界地图的LOGO可以更换成公司LOGO，尺寸：410*250）

LOGO图标：410*250：

完成信息定制后、可以通过点击“帮助”菜单内的“关于”来查看输入的内容及效果，同时，在下次启动软件时，登录界面上左下角将会显示出新录入的版权信息的内容。

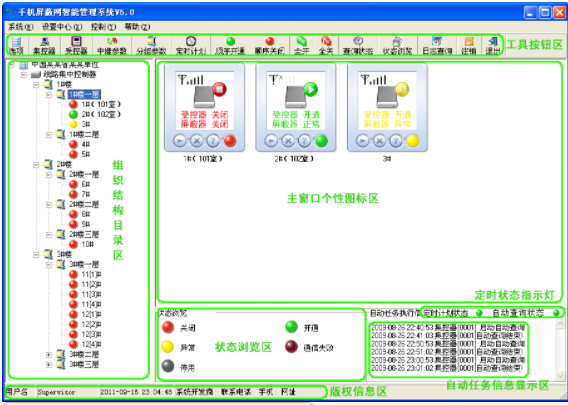

人机界面，操作简便

n 工具按钮区

点击各个快捷按钮可以进入各个设置界面或者执行相应操作指令；

n 组织结构目录区

以树状结构显示整个系统下的各个手机信号屏蔽器的点位及层级关系、相当于电子地图；

n 主窗口个性图标区

通过个性图标较为醒目的显示出当前层级分组下的所有手机屏蔽点位的工作状态，同时，个性图标上也有相应的按钮可以对其进行开、关或查询；

n 状态浏览区

以五种不同的彩色闪烁灯来表示各个终端的五种工作状态，双击各个灯闪图标即可进入该工作状态的显示窗口，窗口中会列出所有工作状态下的各个终端；

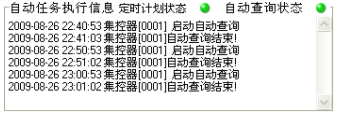

n 自动任务信息显示区

在软件执行“定时计划”或者“自动查询”时，实时将每一次定时计划或者自动查询指令的执行和完成情况显示出来；

n 定时状态指示灯

用户在“选项”界面中钩选中“启动自动查询”和“启动定时计划表”后，该区域将会以绿色球形图标显示出来，如果未钩选，则以灰色球形图标显示；



手机信号屏蔽器的状态实时反馈

软件中共包括五种灯闪的颜色，分别对应五种状态：

（绿闪）：表示受控器开通、手机信号屏蔽器开通且屏蔽器工作正常；

（红闪）：表示受控器关闭、手机信号屏蔽器无供电（屏蔽器未开机）；

（黄闪）：表示受控器开通、手机信号屏蔽器工作异常（屏蔽器故障或损坏）；

（棕闪）：表示集中控制器无法与受控器形成通讯；

（黑闪）：表示该点位受控器已停止使用（在全开/全关时“停用”无作用）；

开关控制、灵活分组

全开、全关

通过主控软件上的“全开”、“全关”快捷按钮快速对用户单位里的所有手机信号屏蔽器进行开通或者关闭。

分组（分楼栋、分区域）控制

通过选择组织结构图（电子地图）的相应分组进行有选择性的部分区域的开、关控制。

点对点开、关

通过选择组织结构图（电子地图）上的具体手机信号屏蔽器的点位进行开、关控制或者查询，以实现精确的点对点控制。









手动查询、自动查询，故障屏蔽器报警

手动查询

点击执行系统的“状态查询”功能，系统会将系统下属的所有手机信号屏蔽器的工作状态查询一遍，查询完毕管理人员随即可以了解所有手机信号屏蔽器的真实工作状态及故障与否。

也能针对某一分组（分区域）或者具体某一个手机信号屏蔽点位进行查询。

自动查询、故障报警

手机屏蔽网智能管理系统在启用了自动查询、自动报警功能后，系统会在选定的时间周期里、定期将全套系统中的所有手机信号屏蔽器逐个查询一遍（也可以指定分组或指定目标点位进行重点查询），遇到工作异常（屏蔽器发生故障不能正常工作）的手机信号屏蔽器，在查询完毕后会自动弹出报警窗口、将工作异常的手机信号屏蔽器的情况详细显示出来。弹出报警窗口的同时会提供声音报警、提醒周边的管理人员及时前往查看。

每次自动查询后的结果（所有工作正常及异常的手机信号屏蔽器）都将如实逐一的记录在系统日志里，系统管理人员随时可以筛选查看过往的查询纪录及故障纪录。

定时控制

按天定时

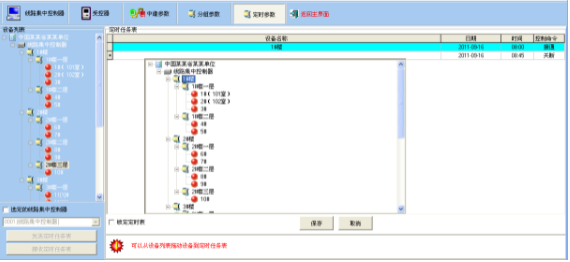

按天定时就是日定时，即只需设定一天24小时内的若干条定时计划指令，整套系统在启动定时计划后，每天都会自动执行这一份“日定时计划表”。

系统可以按照预设好的“定时计划表”在无人值守的情况下自动实现对各个手机信号屏蔽器的远程控制。使各个手机信号屏蔽器按时按点的执行“定时计划列表”预先设定好的开关指令。

以学校为例：

学校用户可以将上、下课的起止时间录入进“定时计划表”，这样就可以做到让整个校园手机屏蔽系统与学校的打铃同步：

n 上课铃响后、教学区域的手机信号屏蔽器开启，教学区域内手机都将被屏蔽；

n 下课铃响后、教学区域的手机信号屏蔽器关闭，教学区域内手机都将恢复正常、课间休息的时间段内学生可以正常使用手机接打电话或者收发短信；

n 如果宿舍区也安装了手机信号屏蔽点位的话，宿舍区熄灯时屏蔽器同时开启运行（比如可以设定为宿舍区每晚仅开启2个小时），以确保学生熄灯后不会因使用手机影响休息和睡眠；

熟练运用好“定时计划表”可以做到让整个手机信号屏蔽系统比较人性化的运行，让全套手机屏蔽系统仅在需要屏蔽时进行针对手机信号的屏蔽，在非教学时间中，如课间休息、午间休息、下午课后与晚自习之间的休息时间段里等，整套屏蔽系统都处于非屏蔽状态、不影响师生对于手机的正常使用。

“定时计划表”可以生成为多个文件，任意调用，比如可以依据夏令时或者冬令时，让手机信号屏蔽系统执行不同的定时计划。

按周定时

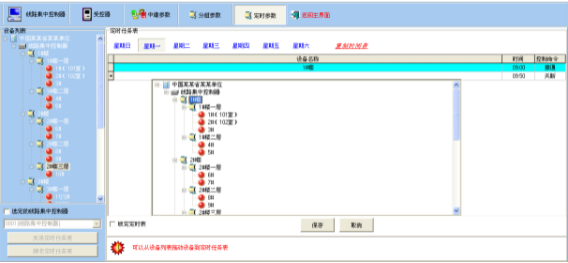

按星期定时就是周定时，可以依据从星期一到星期日分别编排不同的定时计划表，每周循环一遍。

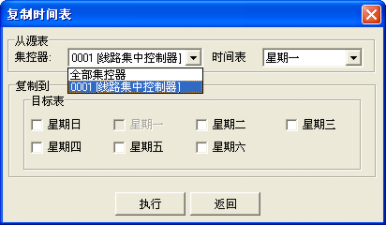

一周七天的定时计划表可以设置成部分天数相同，也可以设置成每一天都不相同。

脱机定时

考虑到节能环保及真正做到无人值守的状态下能确保本套手机屏蔽网智能管理系统的运行，本套系统具备了“脱机定时”功能，它是以线路集中控制器的内置时钟来启动定时计划，是脱离主控软件和计算机方式下运行的，也就是无需启动主控电脑和系统主控软件，完全由线路集中控制器来实现定时计划任务。

启此功能只需将预设好的定时计划“下发”给集中控制器即可，定时计划表包括“按天定时”和“按周定时”两种定时方式。

状态浏览

如果使用单位的手机信号屏蔽器的点位数量过多、在主控软件主界面上不能单屏幕全部显示出来时，管理人员可以选择使用“状态浏览”功能，通过筛选条件的设定来查看想要获知的选定手机信号屏蔽点位的状态信息。

日志查询

从软件初装使用起，主控软件将会记录下本系统的任何一步操作并自动记录于日志中，日志内容包括软件的每一步设置、修改，不同权限的管理人员登录管理、操作的每一个步骤，以及对于系统中各个操作指令（手动操作和自动执行的都包括在内）的执行过程和执行结果等。

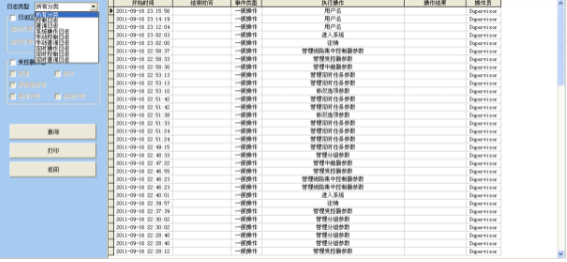

用户可以在日志查询界面的左侧选择各种查询条件的组合，包括“日志类型”，“日期区间”及“受控器状态”等：

用户通过不同的查询条件组合，可以筛选出自己最想查询的日志内容。

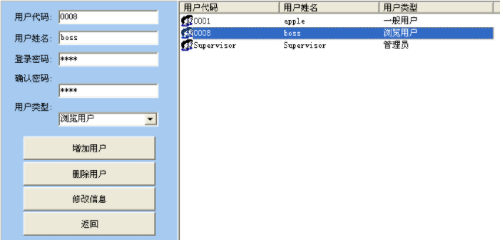

多级管理权限

系统主控软件的权限分为三种：管理员、一般用户、浏览用户。

管理员

管理具备对于主控软件的一切管理和操作权限，包括：

n 编排软件中的组织结构图；

n 增减各个手机信号屏蔽器的点位、修改各点位标注名称；

n 手动开关各个手机信号屏蔽点位；

n 对其它用户名的增减、修改；

n 设置定时计划表；

n 设置定时查询；手动查询

n 状态浏览；

n 日志查询；

一般用户

n 一般用户的权限包括：

n 手动开关各个手机信号屏蔽点位；

n 手动查询；

n 修改自己的登录口令；

n 状态浏览；

n 日志查询；

浏览用户

n 浏览用户的权限包括：

n 手动查询；

n 修改自己的登录口令；

中英双语、可拓展其它语种

系统默认的语种包括“English”和“简体中文”，如需要其它语言的支持、可拓展增加新的语言包。

个性图标

软件中共包括七种个性图标（左边是单路的受控器、右边是一拖四的受控器），其中五种色灯闪烁的个性图标可以表示工作状态、另外还有两种个性图标是表达层级关系的：

表示受控器开通、屏蔽器开通且屏蔽器工作正常；

表示受控器关闭、屏蔽器无供电（屏蔽器未开机）；

表示受控器开通、屏蔽器工作异常（屏蔽器故障或损坏）；

表示集中控制器无法与受控器通讯（受控器断电或者线路传输故障）；

表示该点位处于停用状态、暂不受系统控制（在全开/全关时“停用”无作用）；

：表示层级关系，特指集中控制器这一层级；

：表示层级关系，可以用来代表多个层级或者组别；

上述七种个性图标中，除线路集中控制器的个性图标不能自行更换，其它的六种个性图标都是软件自带的默认图标，用户可以在“受控器设置”和“分数参数设置”里分别进行更换成自己心仪的个性图标。个性图标的存放目录为：“软件安装目录/photo/”。在制作自己心仪的个性图标时请注意图标尺寸应为：92*92，图标的图片格式为：jpg。

数据备份、恢复

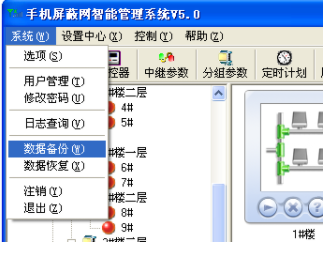

更换主控计算机或者重新安装系统主控软件时，针对相同版本（注意软件版本的出版时间）可以使用“数据备份、恢复”功能，方便且快捷的恢复当前软件各项参数的设置，避免了新装软件需要重新录入。
