  • DAT-1000A大功率手机信号屏蔽器

1000W 固定屏蔽器

DAT-1000A大功率手机信号屏蔽器

  • 产品概述
  • 技术参数
  • 使用说明

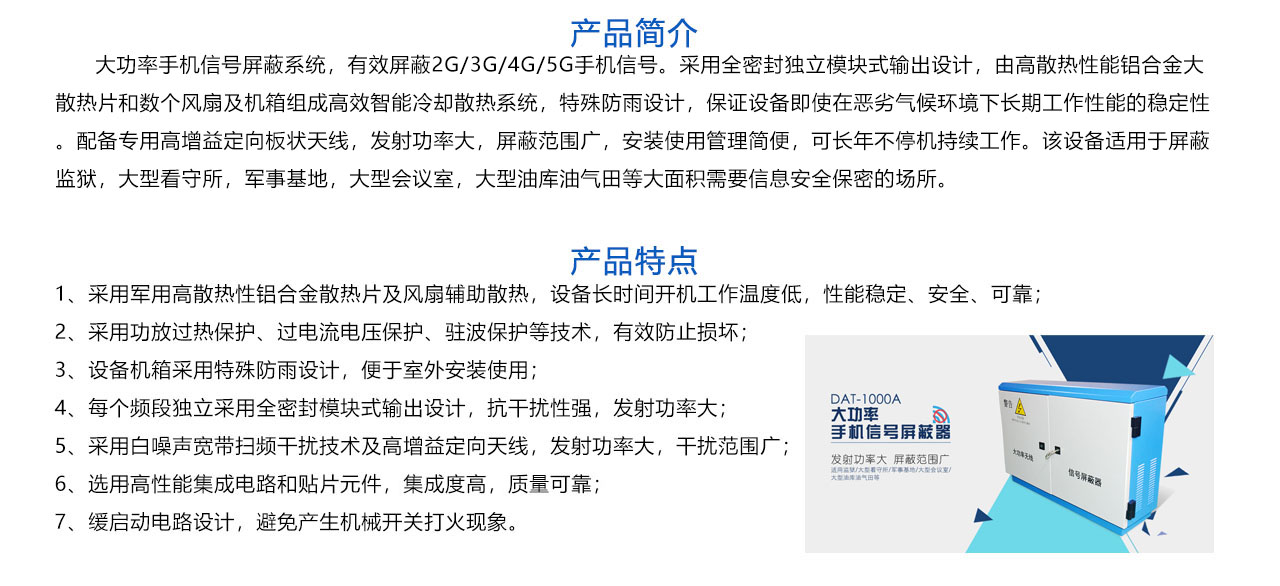

一.产品介绍:


DAT-1000A大功率手机信号屏蔽系统,有效屏蔽国内外所有2G/3G/4G手机信号。采用全密封独立模块式输出设计,由高散热性能铝合金大散热片和数个风扇及机箱组成高效智能冷却散热系统,特殊防雨设计,保证设备即使在恶劣气候环境下长期工作性能的稳定性。配备专用高增益定向板状天线,发射功率大,屏蔽范围广,安装使用管理简便,可长年不停机持续工作。

该设备适用于屏蔽监狱,大型看守所,军事基地,大型会议室,大型油库油气田等大面积需要信息安全保密的场所。


二.产品特点:


1.有效屏蔽2G(CDMA/GSM/DCS/PHS)/3G (TD-SCDMA/CDMA2000/WCDMA)4G(TD-LTE/FDD-LTE)等频段

2.采用军用高散热性铝合金散热片及风扇辅助散热,设备长时间开机工作温度低,性能稳定、安全、可靠;

3.采用功放过热保护、过电流电压保护、驻波保护等技术,有效防止损坏;

4.设备机箱采用特殊防雨设计,便于室外安装使用;

5.每个频段独立采用全密封模块式输出设计,抗干扰性强,发射功率大;

6.采用白噪声宽带扫频干扰技术及高增益定向天线,发射功率大,干扰范围广;

7.选用国外高性能集成电路和贴片元件,集成度高,质量可靠;

8.缓启动电路设计,避免产生机械开关打火现象。




五.注意事项:


1.切忌天线正面朝向基站或周围有障碍物阻挡,否则会影响发射效果;


2. 使用前一定要先把天线对应接好在主机输出端口上后才可以开机工作,否则会损坏主机。



六.主机及配件图片:

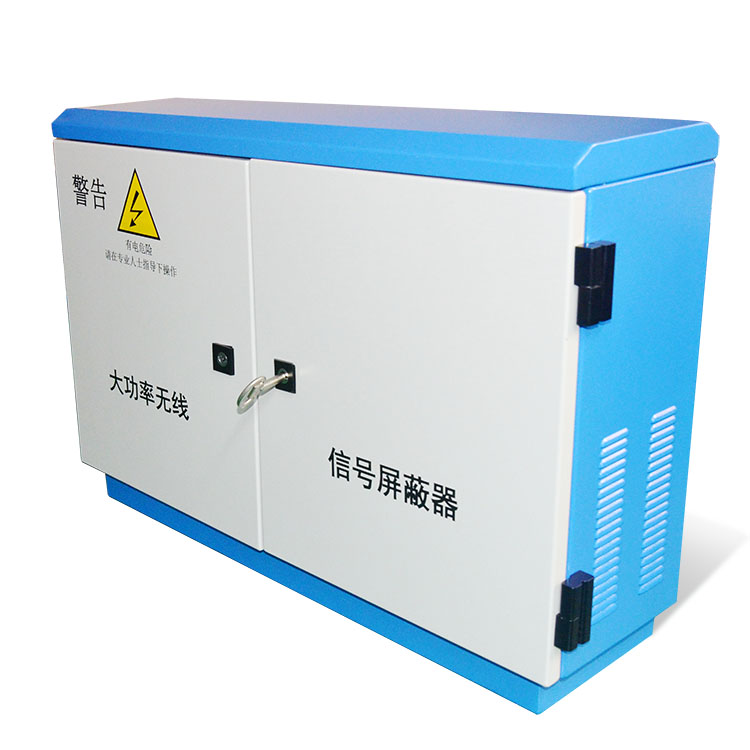

1. 主机


2. 高增益定向板状天


3.连接馈线

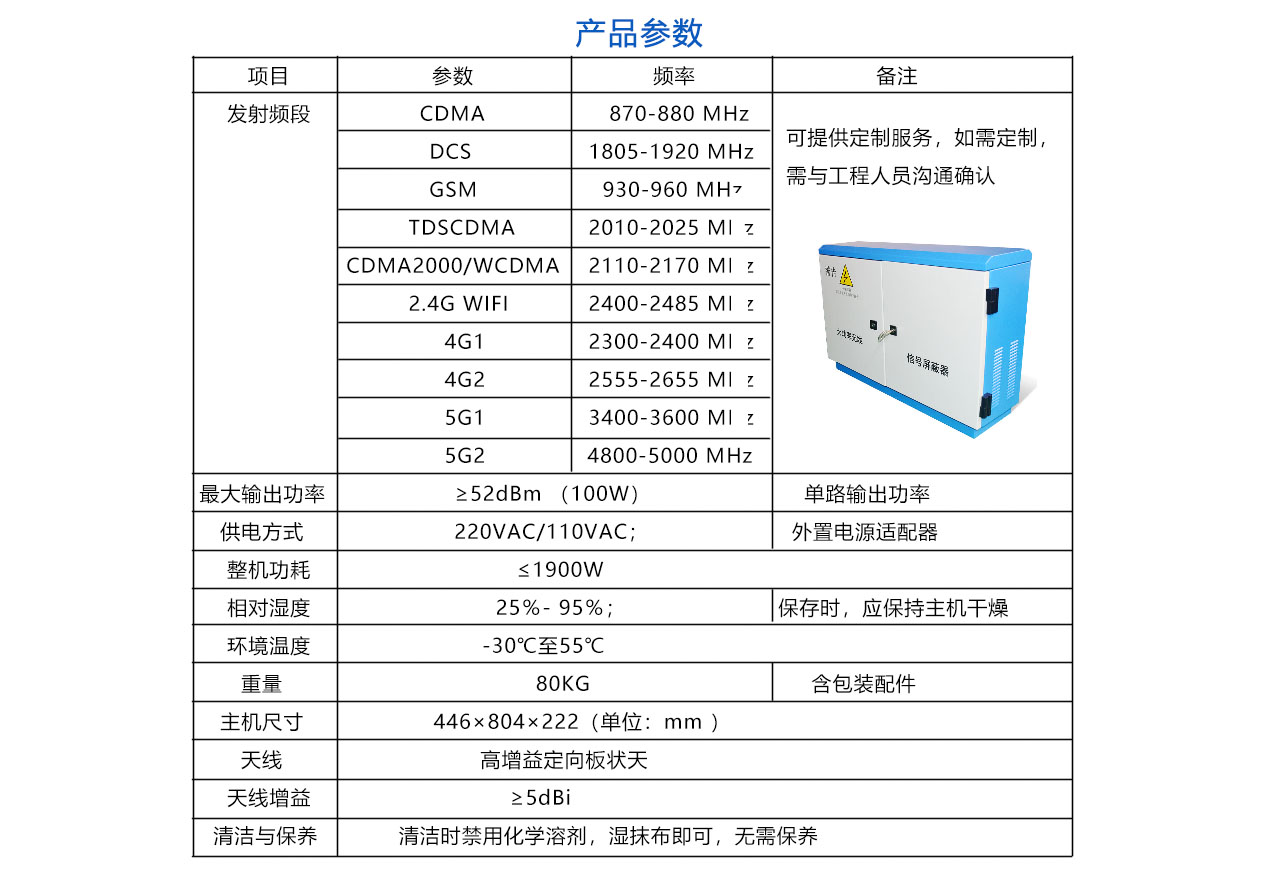

1、具体工作频段和平均输出功率:


输出端                                    屏蔽频段                                平均输出功率


CDMA                                    870~880MHZ                                52dBm


GSM                                        930~960MHZ                                52dBm


DCS/FDD-LTE/TD-LTE            1805~1920MHZ                            51dBm


TDSCDMA/CDMA2000/WCDMA            2010~2170MHZ            51dBm


TD-LTE                                            2300~2390MHZ                     51dBm


TD-LTE                                        2555-2655MHZ                            51dBm


2.总输出功率:约1000W左右;


3.有效干扰范围:有效屏蔽范围:100-500米(经现场测试,场强为-60DBI有效作用距离为100-200米,场强为-70DBI有效作用距离为200-300米,场强为-80DBI有效作用距离可达500米左右);


4.电源输入:220VAC/110VAC;


5.工作时间:可长时间开机持续稳定工作;


6.耗电功率:约1900W左右;


7.扫描速度:固定;


8.产品尺寸:446长×804宽×222厚mm;


9.产品重量:整套设备重约80公斤左右;


10.工作温度:-30℃- +55℃;


11.相对湿度:25%- 95%;


12.缓启动时间:3秒。


1.首先确认好通信基站方位,在背对基站方位处找据高点把机器输出端口朝下固定安放(防雨);


2.把天线用抱杆固定安放在机器顶部或两侧,使之背对基站且让正面朝向需要屏蔽的区域(天线发射角度为水平65度,垂直13度);


3.每块天线输入端口通过二分之一电缆馈线分别对应接入主机四个信号输出端口,把电源线一端航空接口对应接入机器电源输入端口,电源线另一头接220V供电插座;


4.在主机机箱内面板上打开电源开关机器就开始工作了,机器开始工作后把机箱锁上,防止有人随意开关机器;


5.如果需要屏蔽整栋楼,机器需安装在该栋楼正面或背面20米左右距离据高点,天线安装高度要稍高于这栋楼,使之朝下10-30度角发射干扰信号。
