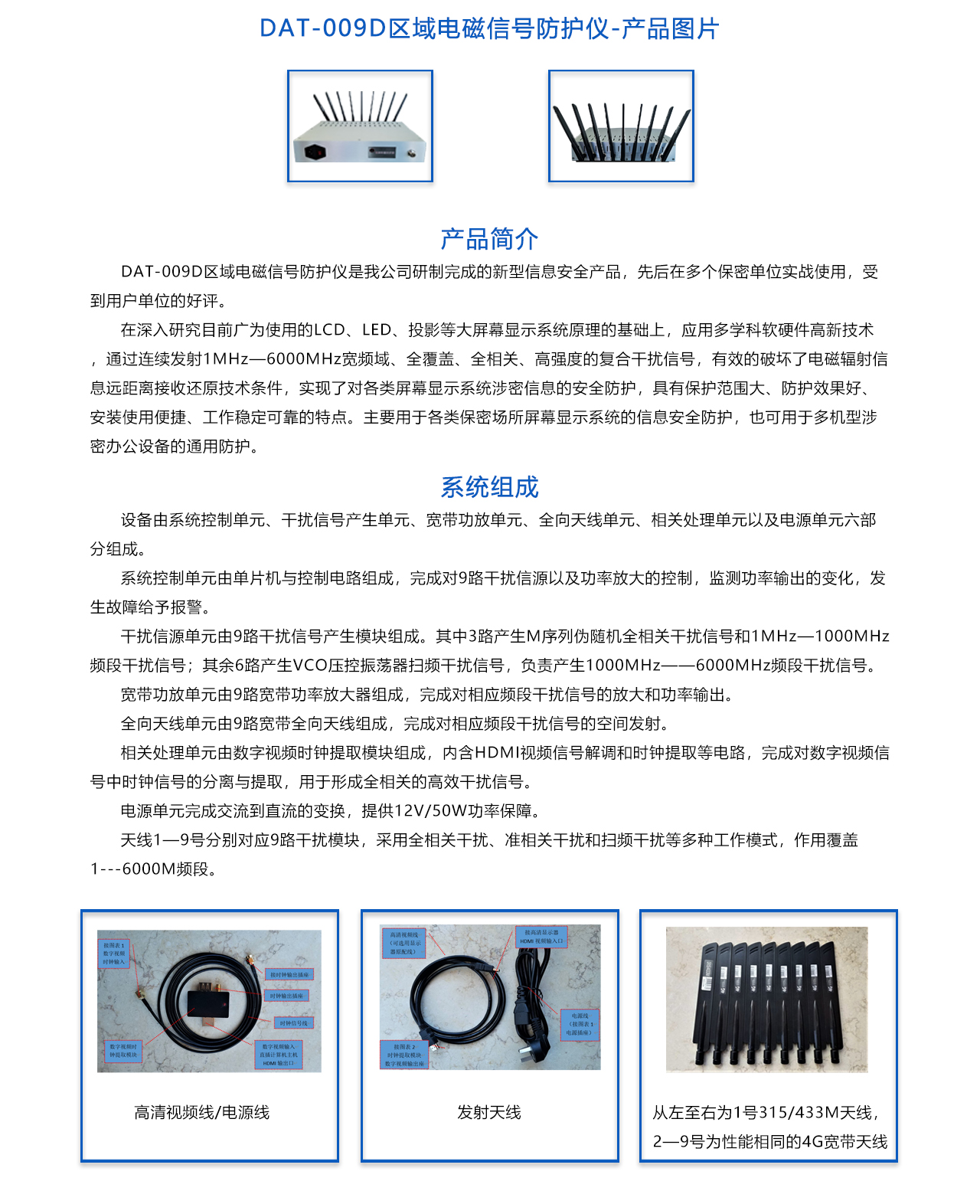

产品简介

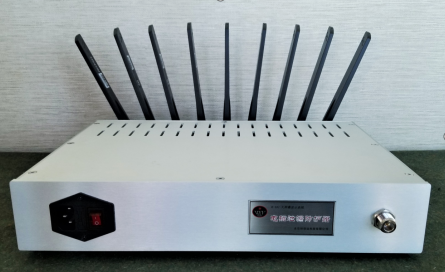

DAT-009D区域电磁信号防护仪是我公司2018年研制完成的新型信息安全产品,2019年又进行了系统升级改造,先后在军内多个保密单位实战使用,受到用户单位的好评。

在深入研究目前广为使用的LCD、LED、投影等大屏幕显示系统原理的基础上,应用多学科软硬件高新技术,通过连续发射1MHz—4000MHz宽频域、全覆盖、全相关、高强度的复合干扰信号,有效的破坏了电磁辐射信息远距离接收还原技术条件,实现了对各类屏幕显示系统涉密信息的安全防护,具有保护范围大、防护效果好、安装使用便捷、工作稳定可靠的特点。主要用于各类保密场所屏幕显示系统的信息安全防护,也可用于多机型涉密办公设备的通用防护。

   系统组成

设备由系统控制单元、干扰信号产生单元、宽带功放单元、全向天线单元、相关处理单元以及电源单元六部分组成。

系统控制单元由单片机与控制电路组成,完成对9路干扰信源以及功率放大的控制,监测功率输出的变化,发生故障给予报警。

干扰信源单元由9路干扰信号产生模块组成。其中3路产生M序列伪随机全相关干扰信号和1MHz—1000MHz频段干扰信号;其余6路产生VCO压控振荡器扫频干扰信号,负责产生1000MHz——4000MHz频段干扰信号。

宽带功放单元由9路宽带功率放大器组成,完成对相应频段干扰信号的放大和功率输出。

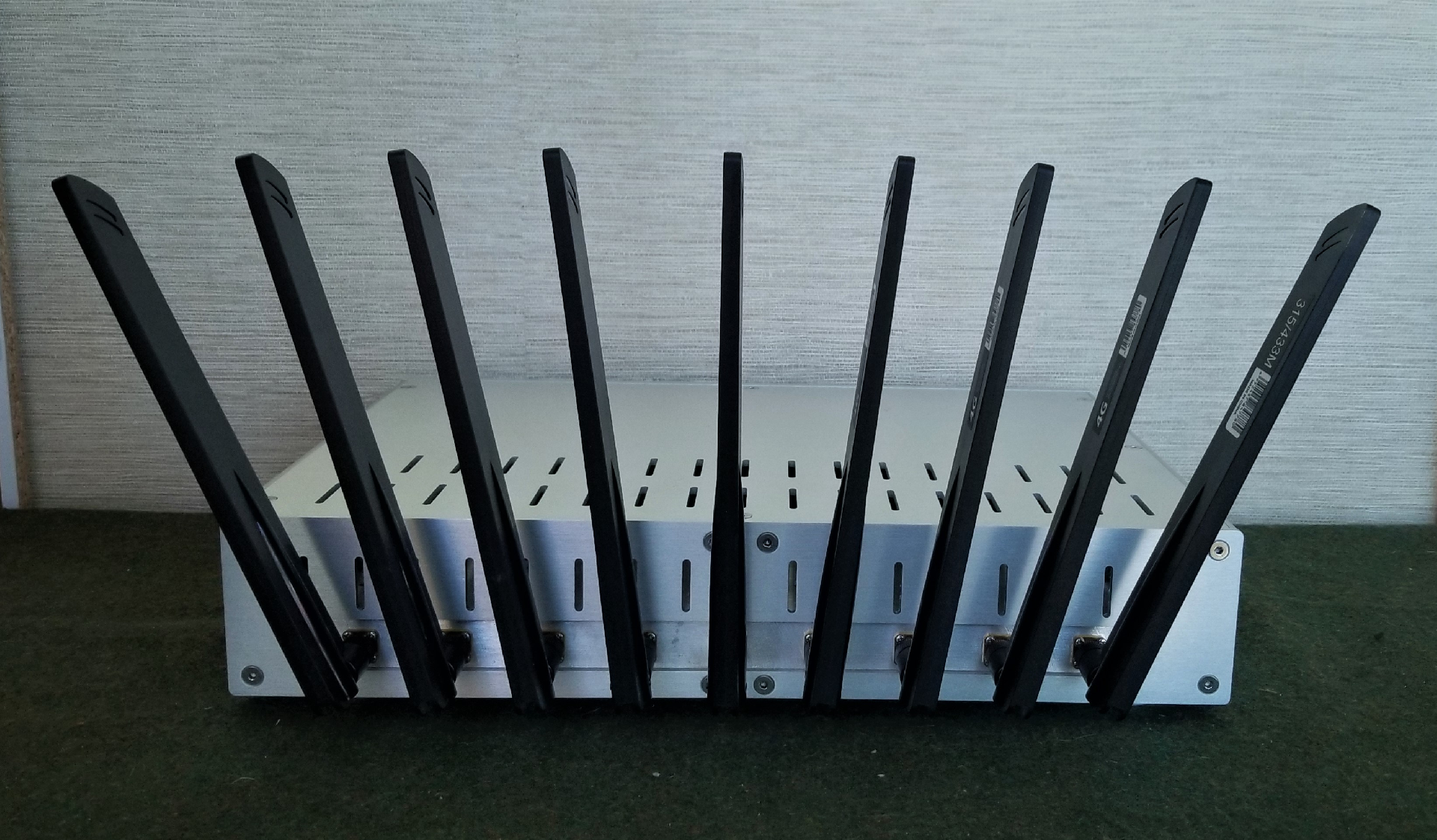

全向天线单元由9路宽带全向天线组成,完成对相应频段干扰信号的空间发射。

相关处理单元由数字视频时钟提取模块组成,内含HDMI视频信号解调和时钟提取等电路,完成对数字视频信号中时钟信号的分离与提取,用于形成全相关的高效干扰信号。

电源单元完成交流到直流的变换,提供12V/50W功率保障。

天线19号分别对应9路干扰模块,采用全相关干扰、准相关干扰和扫频干扰等多种工作模式,作用覆盖1---4000M频段,具体分配如下表:

天线/干扰模块

干扰覆盖频段(MHz

1

1——400

2

400——600

3

600——1000

4

1000——1400

5

1400——1800

6

1800——2300

7

2300——2800

8

2800——3300

9

3300——4000






















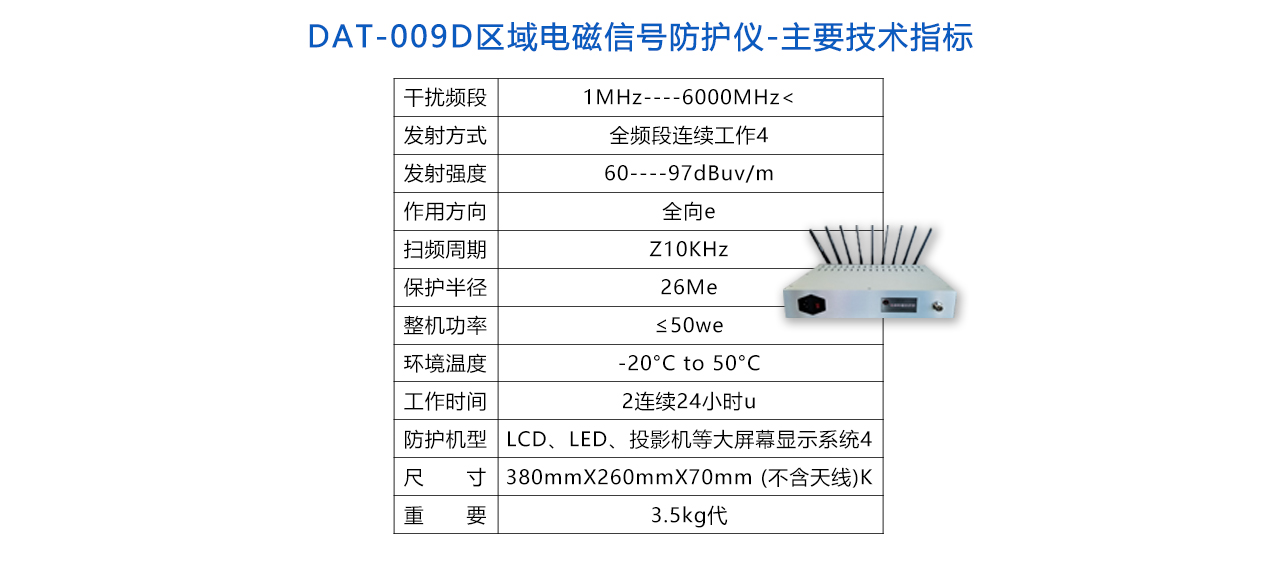

干扰频段 1MHz----4000MHz

发射方式 全频段连续工作

发射强度 60----97 dBuv/m

作用方向 全向

扫频周期 ≥10KHz

保护半径 ≥6M

整机功率 50w

环境温度 -20℃ to 50℃

工作时间 ≥连续24小时

防护机型 LCDLED、投影机等大屏幕显示系统

  380mmX260mmX70mm(不含天线)

重 量 3.5kg
