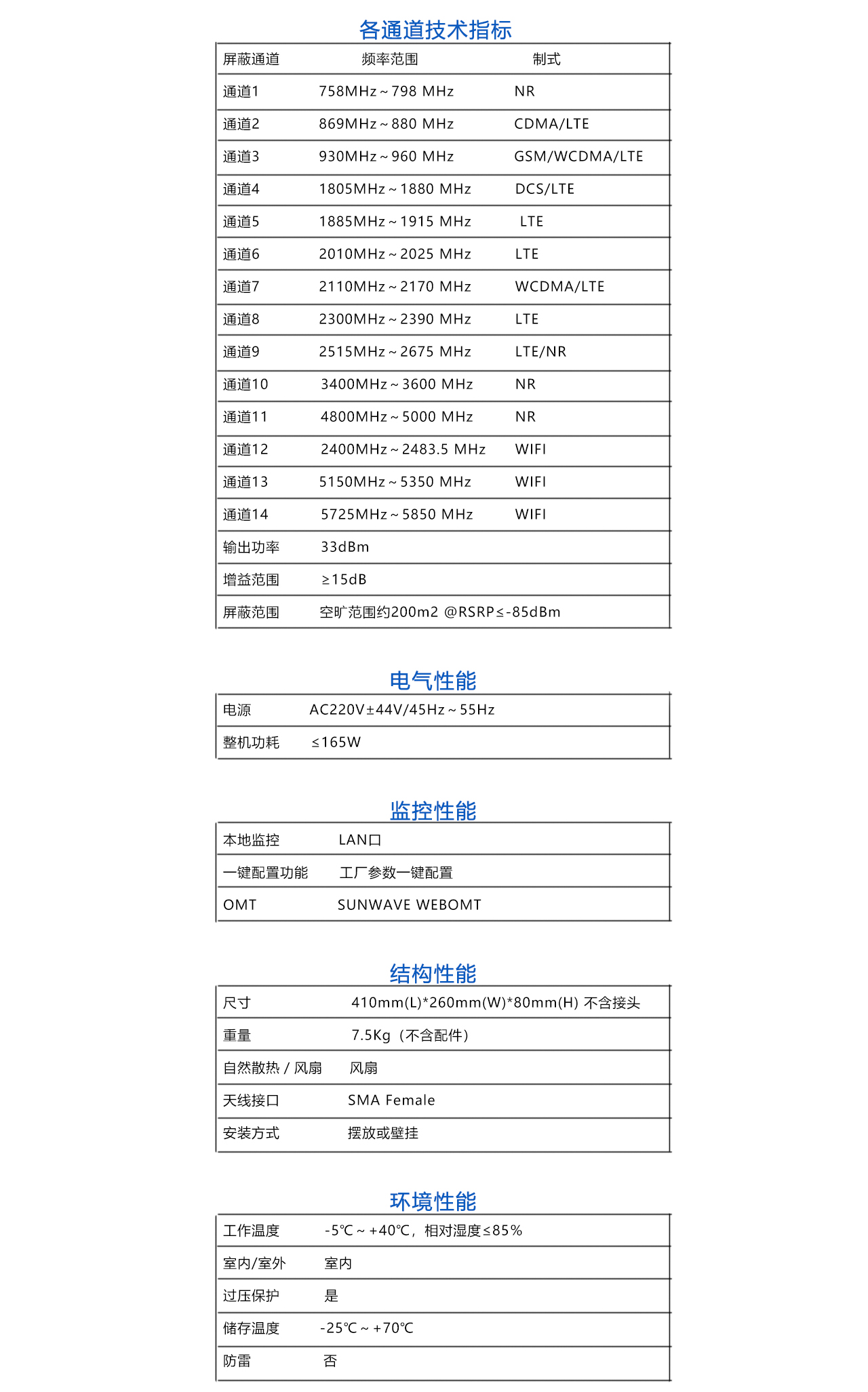

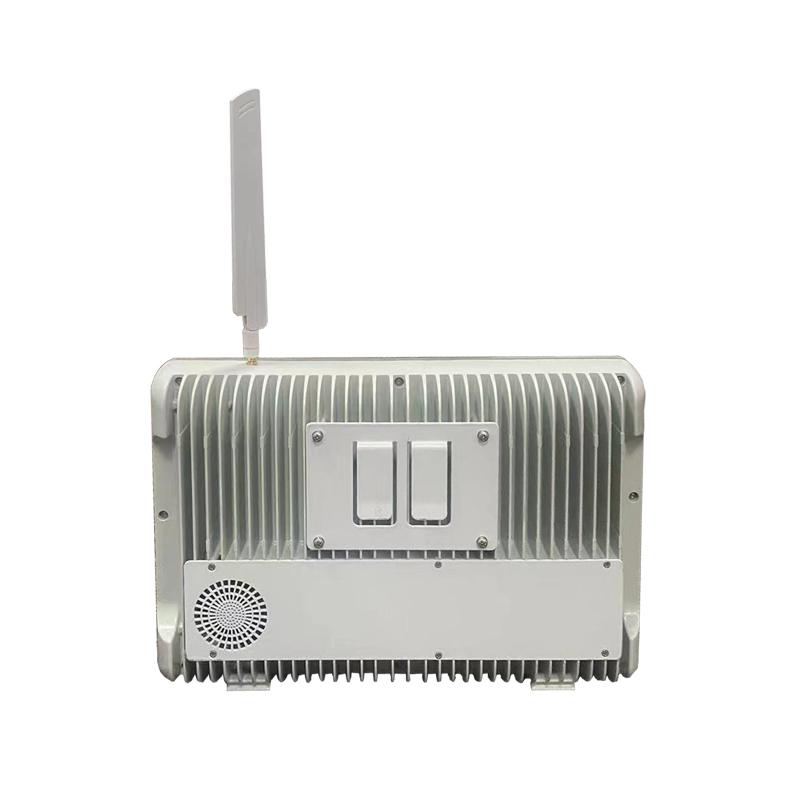

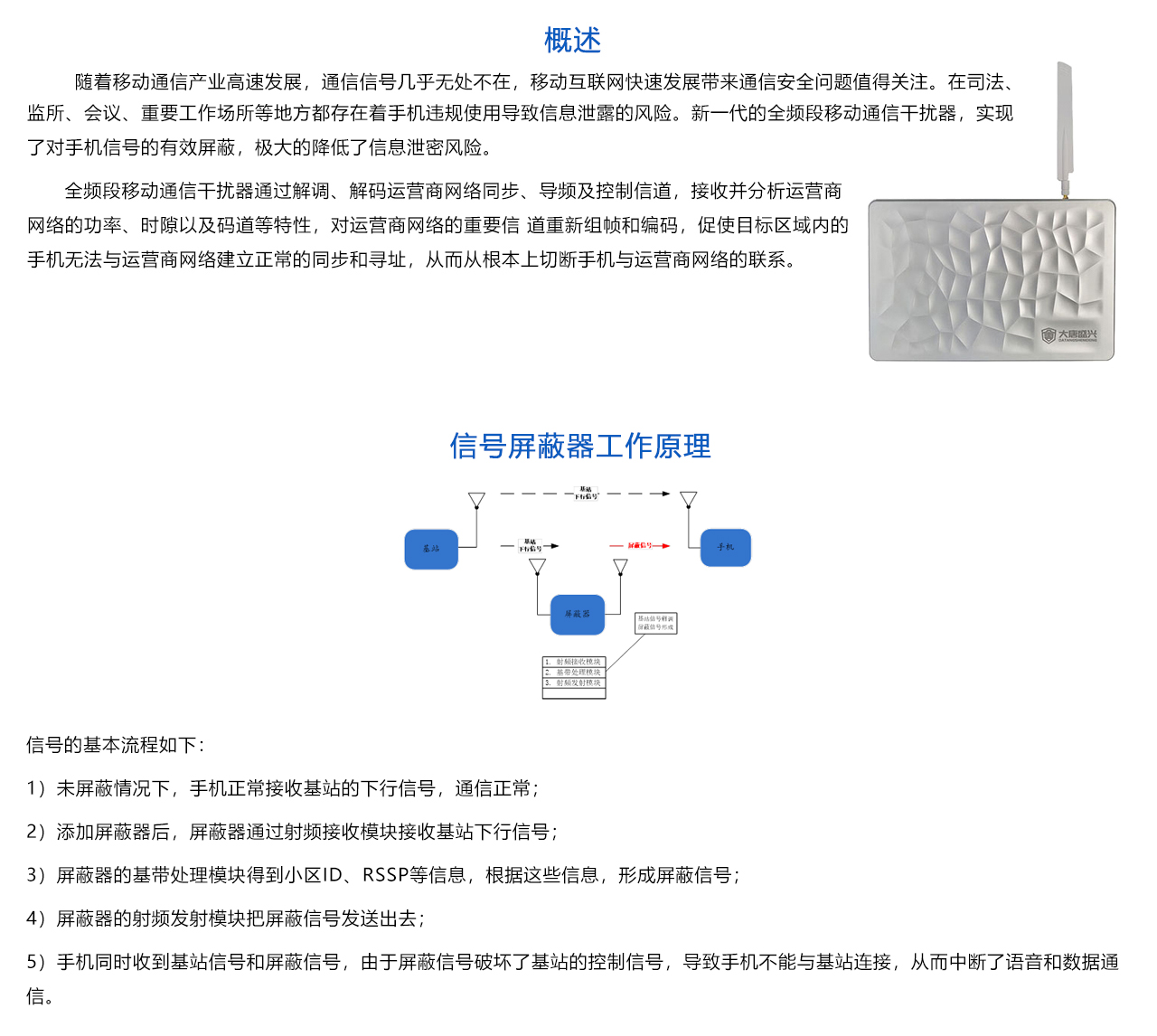

各通道技术指标 | ||
屏蔽通道 | 频率范围 | 制式 |
通道1 | 758MHz~798 MHz | NR |
通道2 | 869MHz~880 MHz | CDMA/LTE |
通道3 | 930MHz~960 MHz | GSM/WCDMA/LTE |
通道4 | 1805MHz~1880 MHz | DCS/LTE |
通道5 | 1885MHz~1915 MHz | LTE |
通道6 | 2010MHz~2025 MHz | LTE |
通道7 | 2110MHz~2170 MHz | WCDMA/LTE |
通道8 | 2300MHz~2390 MHz | LTE |
通道9 | 2515MHz~2675 MHz | LTE/NR |
通道10 | 3400MHz~3600 MHz | NR |
通道11 | 4800MHz~5000 MHz | NR |
通道12 | 2400MHz~2483.5 MHz | WIFI |
通道13 | 5150MHz~5350 MHz | WIFI |
通道14 | 5725MHz~5850 MHz | WIFI |
输出功率 | 33dBm | |
增益范围 | ≥15dB | |
屏蔽范围 | 空旷范围约200m2 @RSRP≤-85dBm |
电气性能 | |
电源 | AC220V±44V/45Hz~55Hz |
整机功耗 | ≤165W |
监控性能 | |
本地监控 | LAN口 |
一键配置功能 | 工厂参数一键配置 |
OMT | SUNWAVE WEBOMT |
结构性能 | |
尺寸 | 410mm(L)*260mm(W)*80mm(H) 不含接头 |
重量 | 7.5Kg(不含配件) |
自然散热/风扇 | 风扇 |
天线接口 | SMA Female |
安装方式 | 摆放或壁挂 |
环境性能 | |
工作温度 | -5℃~+40℃,相对湿度≤85% |
室内/室外 | 室内 |
过压保护 | 是 |
储存温度 | -25℃~+70℃ |
防雷 | 否 |

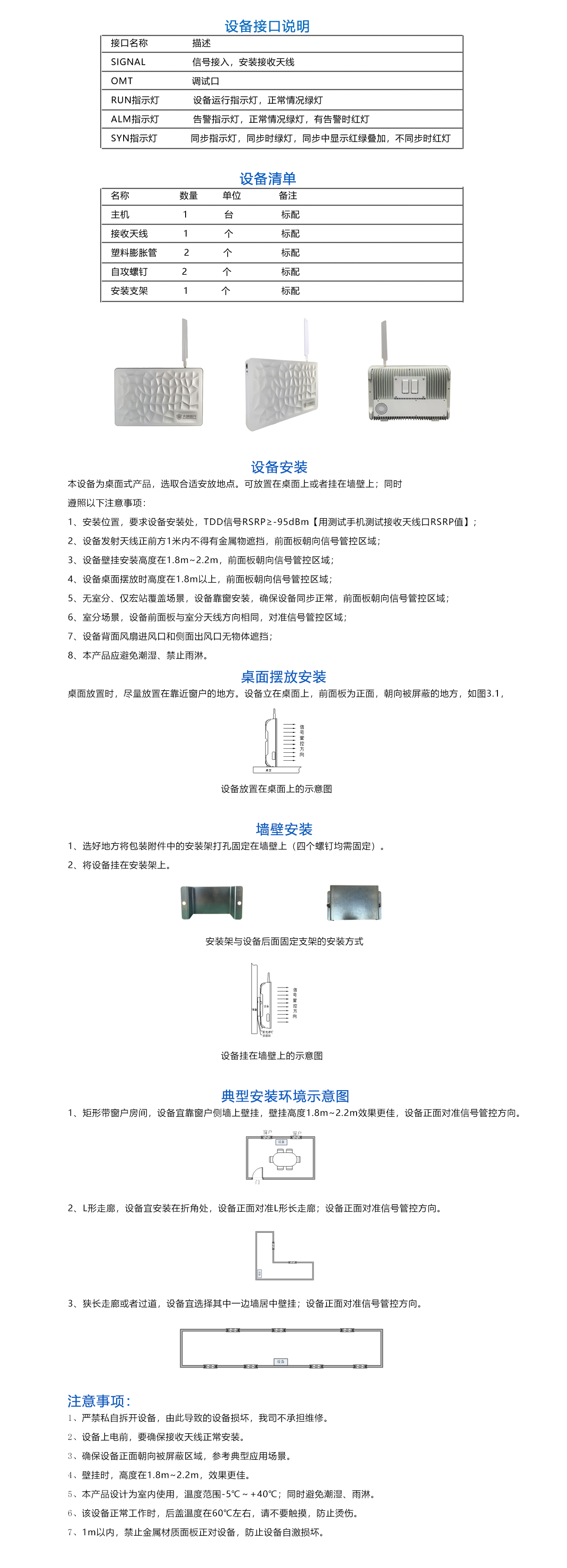

1、设备安装
本设备为桌面式产品,选取合适安放地点。可放置在桌面上或者挂在墙壁上;同时
遵照以下注意事项:
1、安装位置,要求设备安装处,TDD信号RSRP≥-95dBm【用测试手机测试接收天线口RSRP值】;
2、设备发射天线正前方1米内不得有金属物遮挡,前面板朝向信号管控区域;
3、设备壁挂安装高度在1.8m~2.2m,前面板朝向信号管控区域;
4、设备桌面摆放时高度在1.8m以上,前面板朝向信号管控区域;
5、无室分、仅宏站覆盖场景,设备靠窗安装,确保设备同步正常,前面板朝向信号管控区域;
6、室分场景,设备前面板与室分天线方向相同,对准信号管控区域;
7、设备背面风扇进风口和侧面出风口无物体遮挡;
8、本产品应避免潮湿、禁止雨淋。

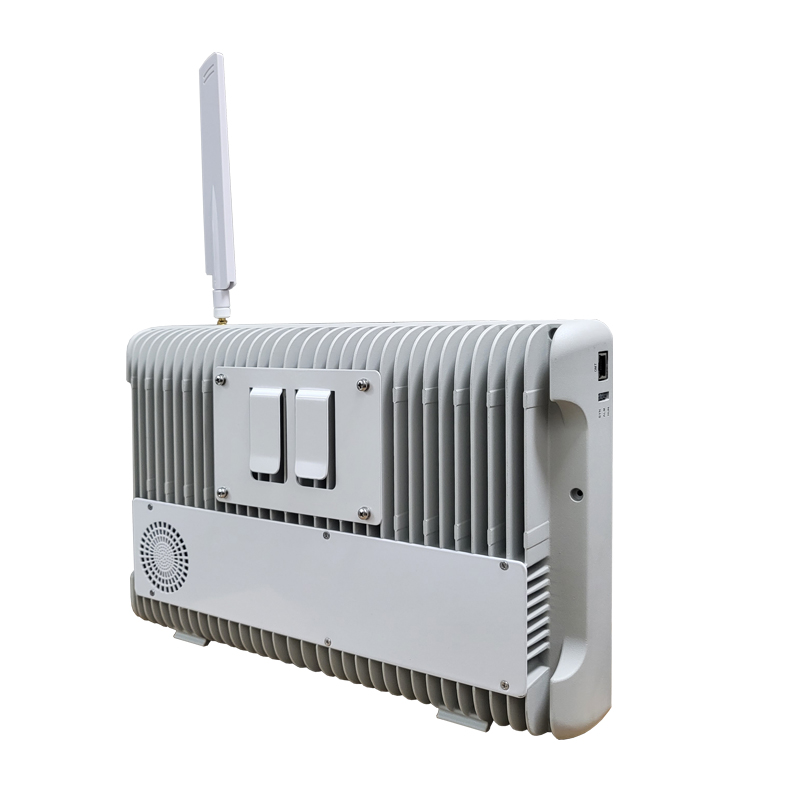

2、桌面摆放安装
桌面放置时,尽量放置在靠近窗户的地方。设备立在桌面上,前面板为正面,
朝向被屏蔽的地方,如图,
3、墙壁安装
1、选好地方将包装附件中的安装架打孔固定在墙壁上(四个螺钉均需固定)。
2、将设备挂在安装架上。
4、典型安装环境示意图
1、矩形带窗户房间,设备宜靠窗户侧墙上壁挂,壁挂高度1.8m~2.2m效果更佳,设备正面对准信号管控方向。
2、L形走廊,设备宜安装在折角处,设备正面对准L形长走廊;设备正面对准信号管控方向。
3、狭长走廊或者过道,设备宜选择其中一边墙居中壁挂;设备正面对准信号管控方向。
注意事项:
l 严禁私自拆开设备,由此导致的设备损坏,我司不承担维修。
l 设备上电前,要确保接收天线正常安装。
l 确保设备正面朝向被屏蔽区域,参考典型应用场景。
l 壁挂时,高度在1.8m~2.2m,效果更佳。
l 本产品设计为室内使用,温度范围-5℃~+40℃;同时避免潮湿、雨淋。
l 该设备正常工作时,后盖温度在60℃左右,请不要触摸,防止烫伤。
l 1m以内,禁止金属材质面板正对设备,防止设备自激损坏。
