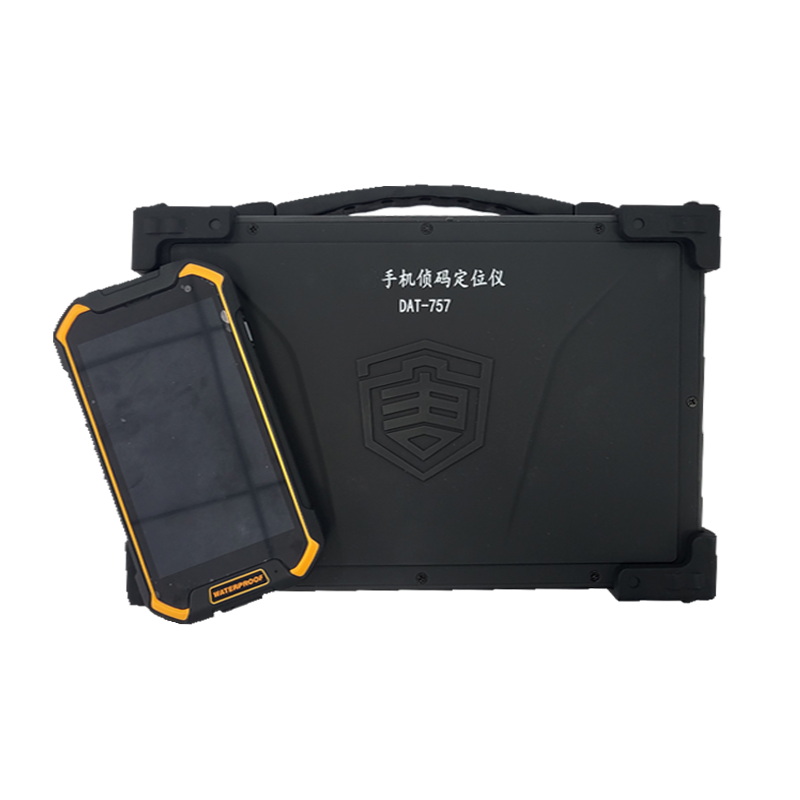

手机侦码定位仪 DAT-757

  • 产品概述
  • 技术参数
  • 使用说明



DAT-757  白底图1.jpg

一、概述

信息时代,通信技术高速发展,移动电话已成为人们日常工作和生活不可缺少的重要工具。但移动电话的广泛应用,也产生了一些不容忽视的问题,手机成为新的泄密渠道,对秘密信息安全构成重大威胁。

通信技术的发展,对移动电话的定位、跟踪和监视,已成为世界各国最重要的侦察手段和情报来源。只要在涉密场所携带移动电话,不论是否使用,都极有可能造成泄密,给单位或个人,甚至党和国家带来严重危害。

如何来有效防止会议上手机滥用的情形、由于手机而导致的泄密事件?

只有通过技术手段,在涉密区域内进行小范围内手机信号监测和控制,通过对涉密区域内手机信号的监测,可以震慑携带手机入场的人员;对于明确要求不能带手机进入的场所,可以通过技术手段精确找到手机位置,找到目标;

二、解决方案

2.1设计思路

根据现场的情况分析,本方案选定在涉密场所安装手机信号管控设备,手机信号管控设备在正常开启工作后即对会议室内的手机、无线上网终端等通讯工具进行有效的检测和管控;

手机信号管控设备可以实时采集覆盖区域内所有的手机和无线上网终端,可以对采集到的信息进行多手段的管理:

▇ 黑、白名单管理:

对白名单里面的手机可以放行,不显示,任意通话,上网;对于黑名单里面的手机可以实时管控,包括停止其通话上网功能;

▇ 定位位置

将采集到的手机码(IMSI)实现实时定位功能。不需要提前录入黑名单,可以边采集边定位、可以同时实现三个运营商定位。

2.2设计原则

经过市场调查,结合客户要求,提供实用、高效,高性价比、小体积的设备;实时定位设备采用目前市场主流的4G通信基站方案;

4G的通信基站结构简单,设计精巧,无需另布控制线路,便携、可随时移动,随时部署,携带安装方便;

三、产品规格

3.1主要特点

l 快速采集串号——支持5个载波通道:LTE移动三通道、LTE联通双通道、LTE电信双通道。各自独立,同时采集,非轮询模式;采集速度快,现场停留时间短。

l 范围可控——设备的覆盖范围可以依据现场环境通过APP调节,不越区覆盖,不出现覆盖盲区(在理论的基础上调节)

l 支持黑白名单管控—对白名单里面的手机可以放行,任意通话,上网;对于黑名单里面的手机可以实时管控;

l 精准捕获——配合单兵可以精确定位目标手机位置;

l 数据分析——提供黑白名单导入、数据导出等数据处理模式,

以上所有操作可以通过手机APP实现,隐蔽安全,不易引起警觉;数据可以自动保留在手机,可以导出为EXCEL格式存储在sd卡中,也可以实时回传到指定的大后台监控中心;

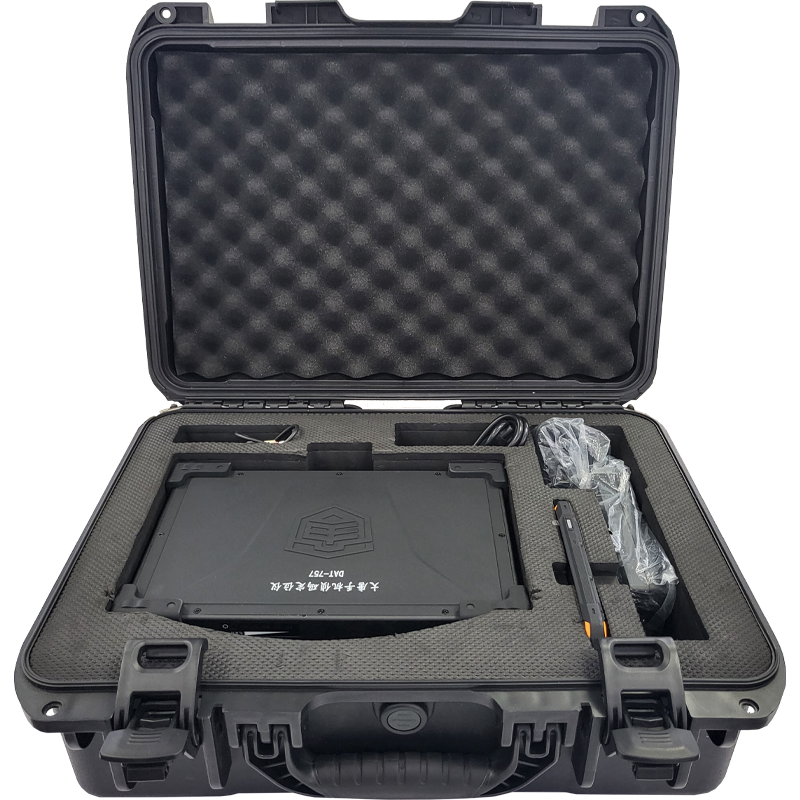

3.3、设备清单

序号

名称

单位

规格

数量

1.

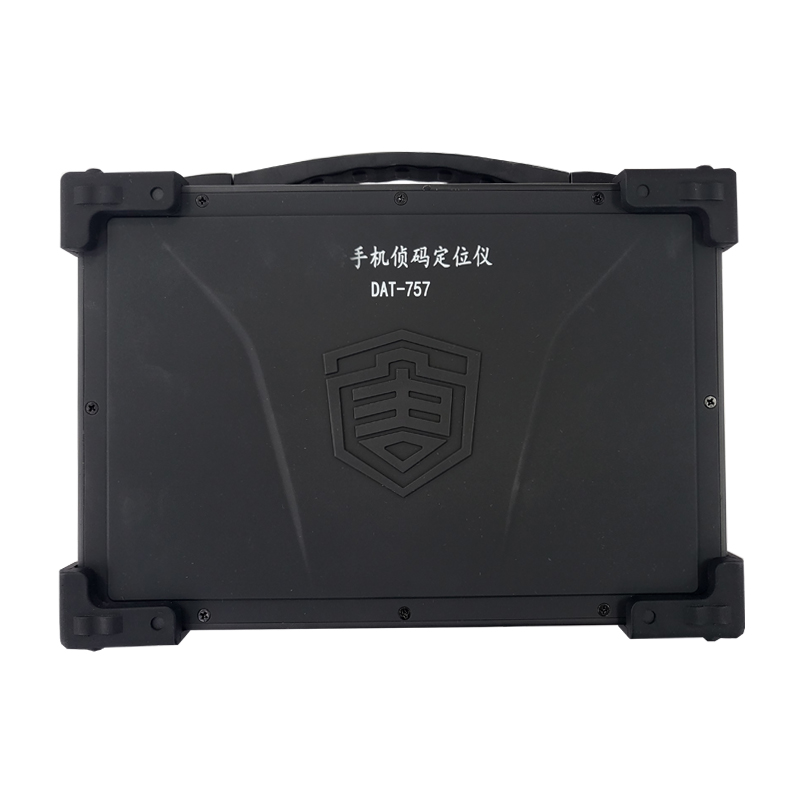

主设备

4G全频段 1W 背包式

1

2.

场强仪(单兵)

全频段V3

1

3.

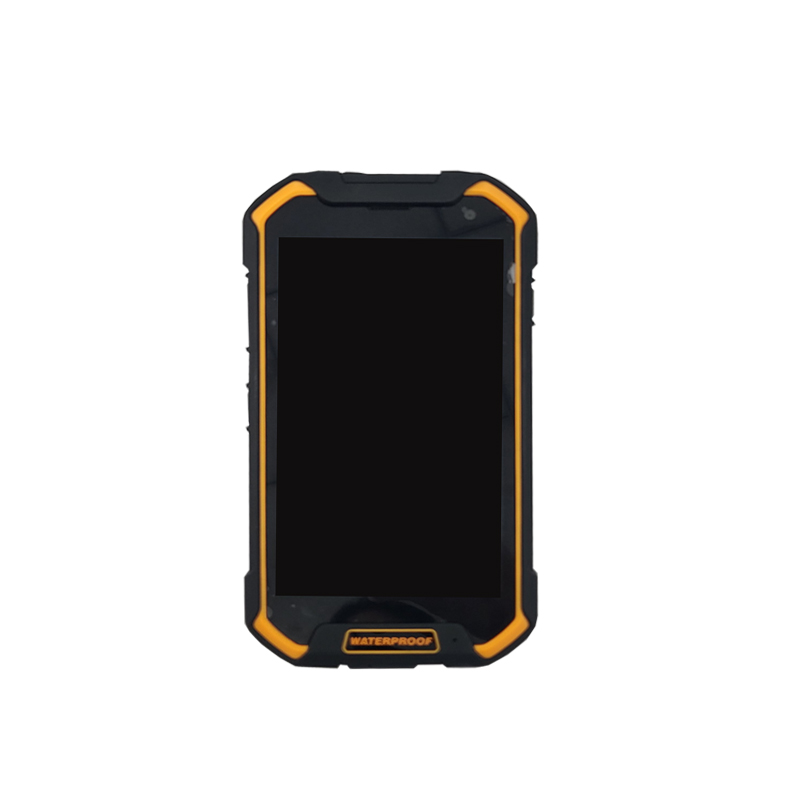

操作手机

华为8x(含手机充电器)

1

4.

操作手册

/

1

5.

电池

14V  185Wh

2

6.

电池充电器

19V 2A

1

7.

主设备供电线

/

1

8.

手提

420*300*150mm

1

9.

便携背包

定制带散热孔便携

1

四、产品主要应用场所

●保密场所:国家机关、军队、安全、公安、监狱、考场等;

●安全场所:加油站、煤气站、油库、燃气库、石化厂等;

●肃静场所:会议室、科研室、教室、病房、戏剧院、电影院、音乐厅、

图书馆、法庭等。

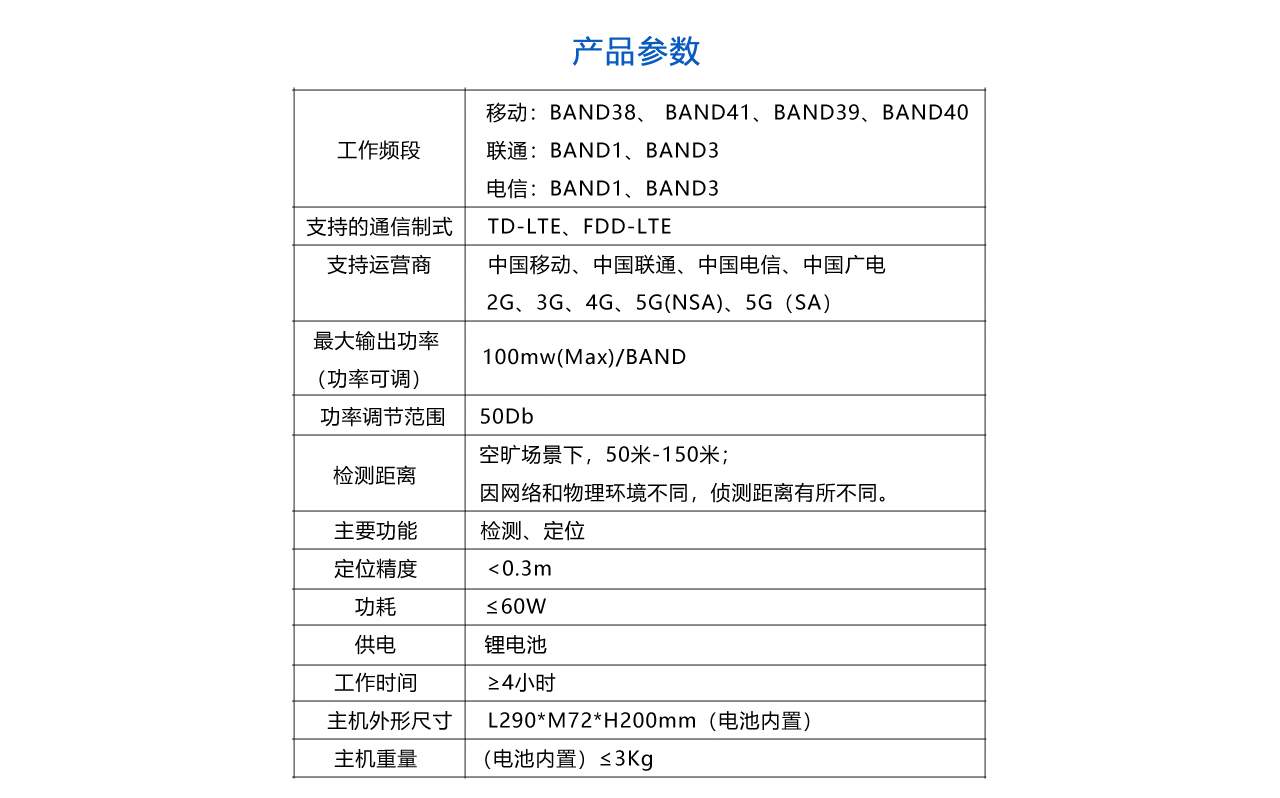

3.2技术参数

主技术参数

1. 工作制式:移动4G TD-LTE band38/39/40三载波;联通FDD-LTE band3/1;电信FDD-LTE band3/1;

2. 2.产品形态:设备为背包便携式一体化设备;

3.发射功率:默认1W/载波,0mW~1W功率可调;

4.天线规格:天线内置,增益12dBi;

5.覆盖范围:0.2~300m;视公网环境不同而定,可以随时调节;

6.捕获峰值速率:用户量充足的情况下,不低于700组/分钟/载波;

7.接受灵敏度:不差于-104dBm;

8.接收机动态范围:-30dbm~-104dbm;

9.回网时间:无感采集,目标回网时间<2S;

10.RRC信令连接目标IMSI态采集能力:能对处于上网或微信语音电话中,即RRC信令连接态的手机进行IMSI码捕获;

11.多功能集成:设备既具备侦码管控功能又具备定位和号码翻译功能;

12.支持IMSI号翻译为11位手机号码:

13.设备可自动对公网环境扫描并自动选择最佳工作频点;

14.电源特性:移动电池;

15.整机最大功耗:全频动态工作小于80W;

16.净重:3.5kg;

17.尺寸:300x220x70mm  ;

18.电池规格:194*120*27mm;容量50000mAh/185Wh;重量:≤1kg

定位单兵参数

1.工作频段:LTE-TDD的B40、B39、B38、B41频段、LTE-FDD的B1、B3频段

2.PCI自适应

3.定位精度可达0.2米

4.采用手机APP蓝牙无线控制形式

5.显示方式数值、方向监控;

6.外壳尺寸:150*78*33mm

7.主机重量:≤300g

8.主机功耗:≤4W

9.检测同步灵敏度RSSI:≤-98dBm

10.工作时间大于2小时间

设备管理功能

1.设备和手机端APP实现完全控制管理功能;同时也支持电脑端完全控制功能。

2.可对采集数据进行分析处理,包括:数据查询等功能;

3.支持数据导出功能;

4.支持黑名单告警功能;

5.可批量导入黑白名单;

6.支持恢复出厂设置功能;

7.支持功率控制;支持滑动式功率大小精细控制;

8.侦码管控模式及定位模式支持无缝切换;

9.数据支持本地保存也上传至远端服务器;
